06 May, 2020

ILUMINACIÓN LED: Efectos colaterales

alt

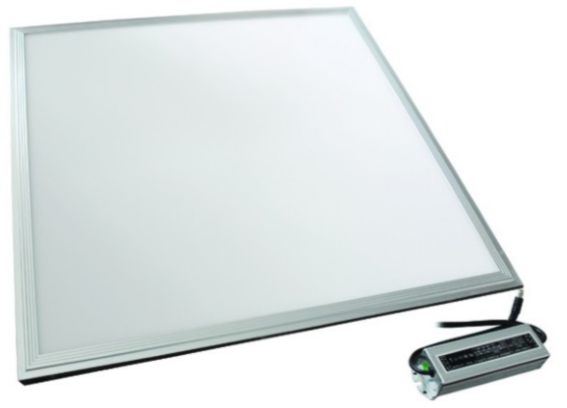

El uso de iluminación con artefactos LED que permite un significativo ahorro de energía eléctrica también tiene un lado negativo por los efectos nocivos que su implementación genera. Los paneles LED requieren para su funcionamiento alimentación en baja tensión de corriente constante que en la mayoría de los casos no se genera con una fuente libre de perturbaciones eléctricas ni de interferencia electromagnética. A veces apenas se utiliza un driver con mínimo aislamiento de la red de 220Vca y que genera corrientes y tensiones de 70 a 100kHz moduladas en amplitud y con todas sus armónicas de radio frecuencia.




Estas corrientes de alta frecuencia se originan en pulsos controlados por un oscilador del driver y son conducidas e inyectadas a todas las otras cargas en la red interfiriendo con ellas, generando fallas erráticas en sistemas de computación, alarmas y comunicaciones, sobretensiones armónicas que hasta interfieren sobre la propia iluminación LED reduciendo su vida útil, y radiaciones electromagnéticas que interfieren en receptores de FM, TV y aparatos con control remoto por radio frecuencia.

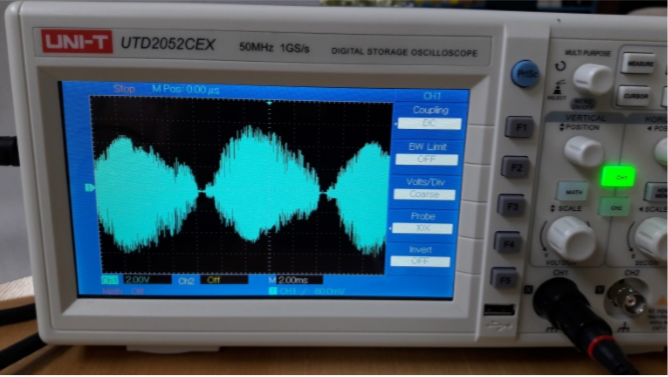

La imagen del osciloscopio muestra la componte tensión interferente montada sobre los 220Vca, formada principalmente por pulsos de frecuencia 70kHz (y sus armónicos), modulados a 100Hz, y amplitud de 12Vpp.




Filtros de Línea y descargadores de sobretensiones transitorias

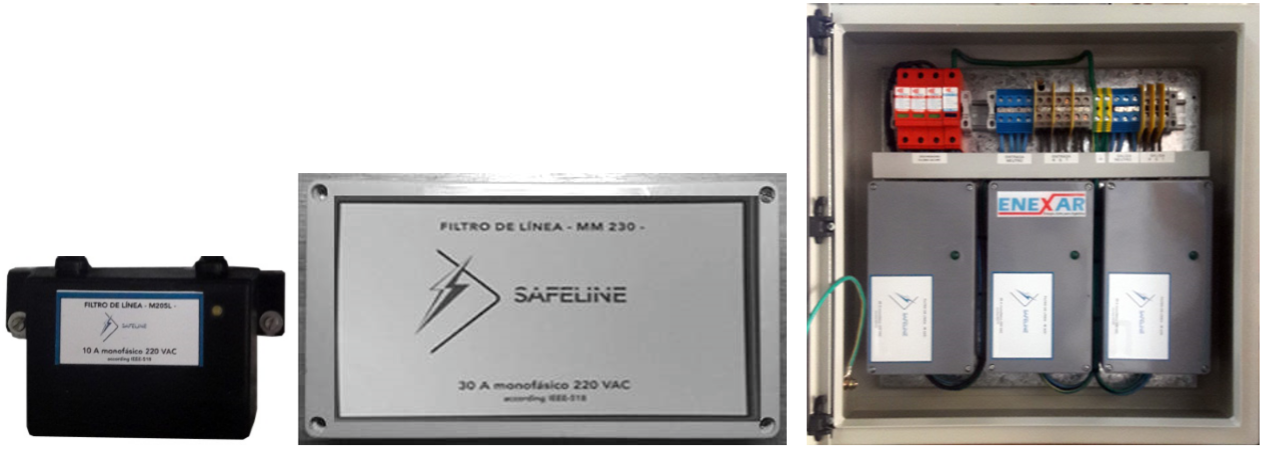

Los filtros de línea se colocan en serie con las cargas eléctricas interferentes para aislarlas atenuando las corrientes de alta frecuencia inyectadas al resto de las cargas interferidas, reducen significativamente la radiación electromagnética y los picos de sobretensiones armónicas. También se colocan en serie con las cargas eléctricas sensibles para protegerlas de recibir las corrientes de alta frecuencia que generan e inyectan las cargas interferentes. Los filtros se caracterizan por su atenuación de 45dB casi lineal en el rango de 600Hz a 50Mhz gracias a su configuración multietapas. Hay modelos para cargas monofásicos 10, 20, 30 y 50 Amperes para líneas desde 12Vca hasta 275Vca. Los modelos trifásicos varían desde 20 hasta 630ª para tensiones desde 12Vca hasta 420Vca. También, para una protección completa, los filtros de línea se combinan con descargadores de sobretensiones transitorias, tal como se muestra en tablero de la derecha.

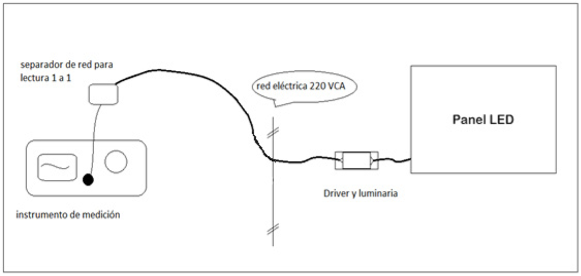

Circuito de Aplicación

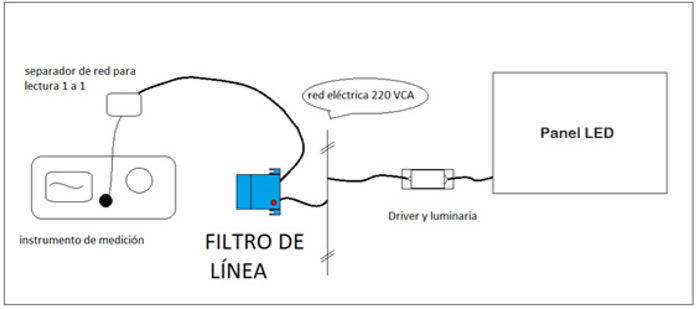

Carga filtrada:

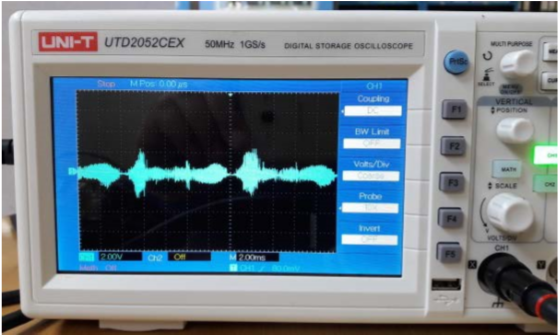

En este ejemplo la perturbación con el filtro de línea fue atenuada de 4 Vpp y reducida en su duración.


En ENEXAR brindamos asesoramiento e implementamos este tipo de soluciones, de manera que la empresa obtenga los ahorros propios de la iluminación LED sin sufrir sus daños colaterales.

Contáctese con nuestro equipo, cuente con nosotros.
